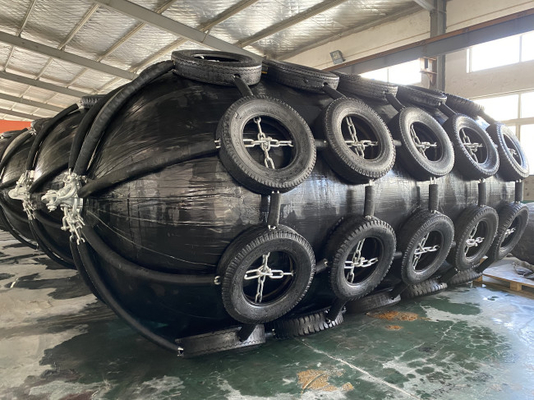

Błotniki gumowe z certyfikatem BV typu Yokohama
Wprowadzenie produktów
Odbojnice gumowe Yokohama są używane na całym świecie w operacjach transferowych między statkami (STS), terminalach i we wszelkiego rodzaju statkach.Od momentu powstania do dnia dzisiejszego na całym świecie dostarczono ponad miliony błotników, zarówno do operacji ze statku na statek, jak i ze statku do doku (STD), służąc naszym cennym klientom.Odbojnice te odgrywają kluczową rolę w bezpiecznej eksploatacji cumowania i cumowania statku.
Zalety gumowych błotników Yokohama:
1. Gwarantowana absorpcja energii
2. Gruba konstrukcja skóry
3. Dobra wydajność kątowa
4. Mniejszy nacisk powierzchniowy na ścianę boczną statków.(Zdolność do przyjęcia nacisku powierzchniowego odbojnicy do 14 ton/m2).
5. Brak zmniejszenia wydajności kompresji przy pochyleniu.
6. Zwłaszcza w przypadku cumowania dużych statków w dokach morskich i lichtówek.
Nasze atuty
1 Bezpieczeństwo i niezawodność
Gumowe błotniki pneumatyczne Shunhang są zbudowane z naturalnej gumy, kilku warstw mocnego kordu opony, dzięki czemu są odporne na nacisk i przecięcie.Współczynnik bezpieczeństwa przyjęty w konstrukcji tego błotnika opiera się na przyjętej teorii i został udowodniony w szeroko zakrojonych eksperymentach.
2 Opatentowana konstrukcja zaworu bezpieczeństwa z aktywną ochroną
Wszystkie gumowe błotniki pneumatyczne Shunhang są wyposażone w zawór bezpieczeństwa, który uwalnia powietrze wewnętrzne w przypadku przypadkowego nadciśnienia.
3 Brak pogorszenia lub zmiany wydajności
Gumowe błotniki pneumatyczne Shunahng wykorzystują ściskającą elastyczność powietrza, dzięki czemu nie występują pogorszenie osiągów spowodowane zmęczeniem.
Typy gumowych błotników Yokohama są zdefiniowane w następujący sposób:
1. Typ I — rodzaj netto;
2. Pojedynczy typu I — typu siatkowego i jednego końca bez otworu kołnierzowego i bez części metalowych.
3. Typ II — typu zawiesiowego.
Wymagania dotyczące typu:
1. Odbojnice pojedyncze typu I i typu I (siatkowe) są przykryte siatką łańcuchową, siatką drucianą lub siatką z włókien.Każdy koniec podłużnych łańcuchów, drutów lub włókien powinien być połączony z jednym lub dwoma pierścieniami, które powinny być połączone łańcuchem lub liną odciągową.Zazwyczaj siatki te są wyposażone w zużyte opony lub gumowe rękawy, aby zapewnić dodatkową ochronę korpusu błotnika.
2. Odbojnice typu II (typu zawiesiowego) mają na każdym końcu urządzenie do podnoszenia, które powinno być połączone łańcuchem lub liną odciągową.
Specyfikacja gumowego błotnika Yokohama
| Rozmiar |
Początkowe ciśnienie wewnętrzne 50kPa |
Początkowe ciśnienie wewnętrzne 50kPa |
|
Średnica/
Metr
|
Długość
/Metr
|
Pochłanianie energii /KJ |
Siła reakcji /KN |
Pochłanianie energii /KJ |
Siła reakcji /KN |
| 0,5 |
1 |
6 |
64 |
8 |
85 |
| 0,7 |
1,5 |
17 |
137 |
24 |
180 |
| 1,0 |
1,5 |
32 |
182 |
45 |
239 |
| 1,0 |
2,0 |
45 |
257 |
63 |
338 |
| 1.2 |
2,0 |
63 |
297 |
88 |
390 |
| 1,5 |
3,0 |
153 |
579 |
214 |
761 |
| 1,7 |
3,0 |
191 |
639 |
267 |
840 |
| 2,0 |
3,5 |
308 |
875 |
430 |
1150 |
| 2,5 |
4.0 |
663 |
1381 |
925 |
1815 |
| 2,5 |
5,5 |
943 |
2019 |
1317 |
2653 |
| 3,0 |
5.0 |
1050 |
2000 |
1571 |
2709 |
| 3,0 |
6,0 |
1312 |
2488 |
1888 |
3292 |
| 3,3 |
4,5 |
1175 |
1884 |
1640 |
2476 |
| 3,3 |
6,0 |
1675 |
2783 |
2338 |
3652 |
| 3,3 |
6,5 |
1814 |
3015 |
2532 |
3961 |
Wymogi gumowe zewnętrzne i wewnętrzne gumowych błotników Yokohama
|
Obiekt testowy
|
Metoda badania
|
Wymagana wartość |
| Guma zewnętrzna |
Guma wewnętrzna |
| 1. Przed starzeniem się |
– |
– |
– |
| 1.1 Wytrzymałość na rozciąganie |
ISO 37:2011 |
18 MPa lub więcej |
10 MPa lub więcej |
| 1.2 Wydłużenie |
ISO 37:2011 |
400 % lub więcej |
400 % lub więcej |
| 1.3 Twardość |
ISO 7619-1:2010 |
60 ± 10 (twardość twardości)
Typ A)
|
50 ± 10 (twardość twardości)
Typ A)
|
|
2. Po starzeniu
|
ISO 188:2011
|
Starzenie w piecu powietrznym, 70°C ± 1°C,
96 godzin
|
Starzenie w piecu powietrznym, 70°C ± 1°C,
96 godzin
|
| 2.1 Wytrzymałość na rozciąganie |
ISO 37:2011 |
Nie mniej niż 80% oryginału
własność
|
Nie mniej niż 80 % pocho- dzenia
nieruchomość ostateczna
|
| 2.2 Wydłużenie |
ISO 37:2011 |
Nie mniej niż 80% oryginału
własność
|
Nie mniej niż 80 % pocho- dzenia
nieruchomość ostateczna
|
| 2.3 Twardość |
ISO 7619-1:2010 |
Nie przekraczać oryginalnej prop-
erty o więcej niż 8
|
Nie przekraczać oryginalnej prop-
erty o więcej niż 8
|
| 3. Łza |
ISO 34-1:2010 |
400 N/cm lub więcej |
Żadnych wymagań |
| 4. Zestaw kompresyjny |
ISO 815-1:2008 |
30 % (70 ± 1 °C, 22 godziny) lub mniej |
Żadnych wymagań |
|
5. Statyczne starzenie się ozonu
test
|
ISO 1431-1:2012
|
Brak pęknięć po wydłużeniu o 20% i ekspozycji na 50 pphma w 40 °C przez 96 h |
Żadnych wymagań
|
|
UWAGA Jeśli kolor osłony zewnętrznej nie jest czarny, wymagania materiałowe będą się różnić od podanych w tej tabeli.
a Części ozonu na sto milionów powietrza objętościowo.
|
Kompresja błotnika

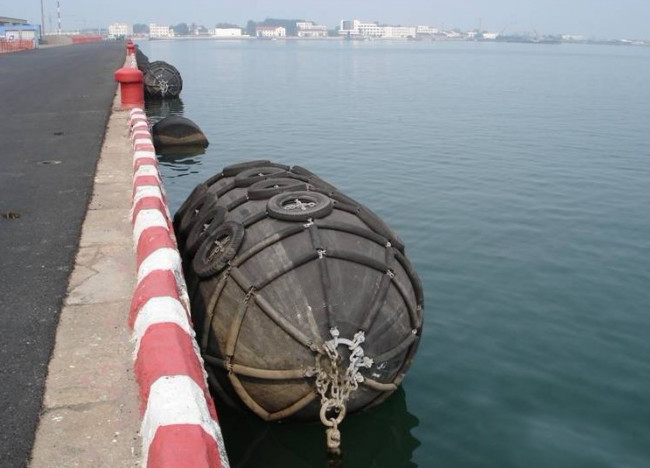

Zastosowanie gumowych błotników Yokohama
