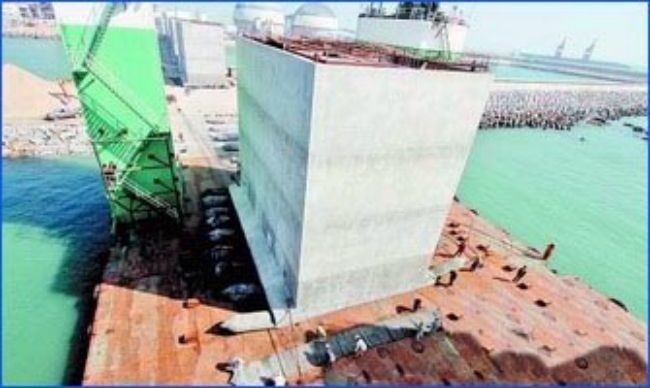

Certyfikowany przez ABS statek uruchamiający poduszki powietrzne Przenoszący ciężkie poduszki powietrzne do podnoszenia łodzi

ABS Certyfikowana średnica 1500 mm Długość 1600 mm Poduszki powietrzne do podnoszenia ciężkich przedmiotów

Wprowadzenie produktów:

Historia poduszek powietrznych do podnoszenia ciężkich przedmiotów sięga 1981 roku. Stocznia remontowo-budowlana Xiao Qinghe, zlokalizowana w mieście Jinan w prowincji Shangdong, zwodowała 20 stycznia 1981 roku barkę zbiornikową 60 DWT z zawieszeniem poduszek powietrznych. W tym projekcie zastosowano siedem poduszek powietrznych.Jeden miał 2 metry średnicy i 6 metrów długości i służył do podnoszenia.Pozostałe sześć poduszek powietrznych miało 0,8 m x 6 m długości i pełniło rolę rolek.Pierwszym zamiarem tego próbnego wodowania było opracowanie szybkiej metody wodowania statków o mniejszym ukształtowaniu terenu do celów wojennych.

Jak od tego czasu rozwinęła się technologia?

W ciągu ostatnich dwudziestu lat system wystrzeliwania poduszek powietrznych poczynił postęp nie tylko w zakresie poduszek powietrznych, ale także w technologii wystrzeliwania/lądowania statku.Poduszki powietrzne pierwszej generacji wykorzystywały płótno pokryte gumą jako warstwę wzmacniającą, tworzącą bagażnik komory powietrznej.Dwie formy w kształcie stożka zostały następnie użyte do wykonania końcówek i wszystko zostało sklejone.

Przy dzisiejszych poduszkach powietrznych cała technologia enlacing używana do produkcji jest wykonywana wspólnie.Kordy syntetyczne pokryte gumą są używane jako warstwy wzmacniające w przypadku tułowia i dwóch stożkowych końcówek wykonywanych w tym samym czasie.Wszystko jest wtedy splecione ze sobą, dzięki czemu poduszka powietrzna nie ma żadnych łączeń.Ze względu na rozwój chemii gumy, wydajność gumy stosowanej w najnowszych poduszkach powietrznych jest znacznie ulepszona i około 15 razy większa niż w przypadku poduszki pierwszej generacji o tych samych specyfikacjach.

Rozwinęła się również technologia startu i lądowania.Na początku z poduszkami powietrznymi mogły być wodowane tylko statki o małym i płaskim dnie, znajdujące się na prefabrykowanym stoku.Teraz ta technologia jest bardziej elastyczna i mniej ograniczona przez statek i ukształtowanie terenu.Teraz każdy typ statku o DWT poniżej 55 000 i w miejscu o wystarczającej przestrzeni do wodowania może zostać zwodowany za pomocą poduszek powietrznych.Stok startowy może być nawet pochylony w górę.To naprawdę rozwinęło się w najnowocześniejszą technologię do wodowania statków, a szczególnie przydatne w niektórych sytuacjach awaryjnych na morzu.

Struktura poduszki powietrznej do podnoszenia ciężkich przedmiotów:

Struktura morskiej poduszki powietrznej

1. Żelazko końcowe

2.Korpus poduszki powietrznej stożka

3.Cylindryczny korpus poduszki powietrznej

D: średnica poduszki powietrznej

L: prawidłowa długość poduszki powietrznej

Loa: Całkowita długość airba

Dane techniczne:

Udźwig

Nośność poduszek powietrznych do podnoszenia ciężkich ładunków została obliczona na podstawie ciśnienia roboczego, powierzchni styku.Tutaj ciśnienie robocze obliczono na podstawie ciśnienia rozrywającego i współczynnika bezpieczeństwa roboczego.

Ze względu na elastyczność gumowej poduszki powietrznej, obszar styku będzie miał wpływ na pewne warunki.Obejmuje stan statku, inną pozycję od środka ciężkości podczas wodowania i lądowania statku.Tak więc pojemność gumowych poduszek powietrznych będzie się różnić, podobnie jak obszar styku.

Przybliżoną nośność można obliczyć w następujący sposób:

F=PS S=π x (D1-D2)/2

Gdzie:

F to nośność
P to ciśnienie robocze
S to obszar kontaktu
P to procent odkształcenia (%);
D1 to oryginalna średnica poduszki powietrznej (m);
D2 to wysokość sprężonej poduszki powietrznej (m)

Instrukcja naprawy poduszki powietrznej

Jeśli poduszka powietrzna jest uszkodzona, można ją naprawić, o ile guma nie starzeje się poważnie (bez pęknięć i lepkości na powierzchni).A tkanina kordów nie jest luźna i zgniła.Naprawa może być wykonana przez wulkanizację na gorąco lub autowulkanizację.Opłaty drogowe i materiały naprawcze stosowane w tych pierwszych są dość proste.Zalecamy wulkanizację na gorąco, kroki jak poniżej,

1. Umyj poduszki powietrzne, aby upewnić się, że są czyste zarówno wewnątrz, jak i na zewnątrz oraz bez błota i piasku,
plama olejowa i gromadzenie się wody.Następnie osusz powierzchnię.Uwaga: czas zanurzenia podczas prania nie może przekraczać 10 minut.


2. Zaznaczyć w widoczny sposób symbol naprawy.Zaznacz obszar naprawy, a obszar oznaczenia może przekroczyć 15 mm, nie przegap ukrytych uszkodzeń.


3. Przygotuj podkład
Materiał podkładu jest taki sam jak poduszka powietrzna, a kąt ułożenia tkaniny kordowej jest zgodny z poduszką powietrzną.
Pierwsza warstwa podkładu to linia pionowa.Długość=(długość skazy+50mm)X2
Druga warstwa podkładu to linia ukośna, której kąt jest taki sam jak poduszka powietrzna.Jest o 20 mm większa niż obrzeże pierwszej warstwy.
Trzecia warstwa podkładu jest również linią ukośną, której kąt jest przeciwny i przecina się z drugą warstwą.Jest o 20 mm większy niż obrzeże drugiej warstwy.
Warstwę czwartą, piątą i szóstą można wywnioskować analogowo.
Na obwodzie podkładu każdej warstwy wymagane jest przejście zaokrąglone o promieniu 40 mm-50 mm.
Jeśli rana jest otworem po gwoździu w odległości 100 mm lub paskiem nawiniętym w zakresie 50-70 mm, należy przygotować podkład krzyżowy.Nylonowy nośnik krzyżowy powstaje poprzez niebieszczenie dwóch warstw powlekanego nylonu z przejściem o 90°.Jego rozmiar to 200mmX200mm, a inne są takie same jak podkład.


4. Opiłowanie rany
Opiłuj ranę stalowymi pilnikami lub pilnikiem z giętkim wałkiem.Wzór pilnika na powierzchni powinien być delikatny i równy oraz pozbawiony gumowych ścinków, drobin.Głębokość powierzchni opiłowania wynosi około 0,5-1mm.Obwód jest o 20 mm większy niż podkład.W przypadku opiłowanej tkaniny kordowej niedopuszczalne jest pękanie i luzowanie.Po opiłowaniu należy zawsze przedmuchać ścinki gumowe za pomocą pędzla i sprężonego powietrza.


5. Posmaruj klejem i wysusz
Cały proces musi być utrzymywany w czystości.Posmaruj cienkim klejem pierwszy raz (klej: benzyna = 1:8). Nie powinno być osadów i zbryleń, powinno być równomiernie.Klejenie na siłę należy wykonać tak, aby klej mógł wniknąć w warstwę tkaniny kordowej w szczelinie na pilnik.Klejenie powinno być jednolite, a oczywiste stawianie rusztowań jest niedopuszczalne.


6. Wiskoza
Najpierw posmaruj powierzchnię rany warstwą kleju bazowego o grubości 1±0,2mm.Ostudź, aby nie sklejać rąk, wklej i dociśnij, a klej nie powinien być zbyt ciasny, w przypadku awarii kleju po skurczu nowego kleju, a następnie wklej podkład.Środek podkładu powinien być skierowany na środek rany.Kąt podkładu powinien być zgodny z warstwą linii poduszki powietrznej.W przypadku rany większej niż 1M, należy przykleić do rany warstwę powlekanego nylonu, większą o 25 mm od rany.Następnie wklej podkład.Na koniec należy przykleić jedną gumę uszczelniającą (grubość 0,8-1mm, szerokość 20mm) do okładki na styku krawędzi podkładu i korpusu poduszki powietrznej.


7. Wulkanizacja
W przypadku normalnej stoczni stoczniowej można zastosować następującą prostą metodę: ustaw ramę (jak pokazano na rysunku) i zapewnij płytę, worek z piaskiem (napełnij dętkę opuszczonego samochodu piaskiem), podnośnik i podgrzewaną płytę (świnia płyta żelazna lub stalowa o średnicy 300 mm, grubość 25 mm).Wulkanizowana poduszka powietrzna do naprawy powinna być skierowana do środka zgodnie z pozycją pokazaną na rysunku.Najpierw zwulkanizuj dziurę, a potem ranę.Jeżeli duża rana przeznaczona do wulkanizacji przekracza efektywną długość wulkanizacji, należy najpierw wulkanizować środek, a następnie obie strony.Podgrzewane płyty powinny zachodzić na 15 mm z poprzednim pozycją w ponownej wulkanizacji.Wulkanizacja powinna zostać zakończona w ciągu 40-50 minut, gdy temperatura wzrośnie do 135±5℃, a ciśnienie wyniesie 0,8-0,12MPa.


8. Sprawdź, czy naprawa jest ściśle związana, czy nie, skazy takie jak puste przestrzenie, rozwarstwienie, gąbka itp. są niedopuszczalne.Jeśli chodzi o nowy klej w strefie grzewczej, starzenie, pękanie, podwulkanizacja i nadwulkanizacja są niedopuszczalne.Jeżeli naprawa została zakwalifikowana, należy przeprowadzić próbę pompowania.
