Wprowadzenie produktów:

Jakie były pierwsze zastosowania poduszek powietrznych podczas wodowania statków?

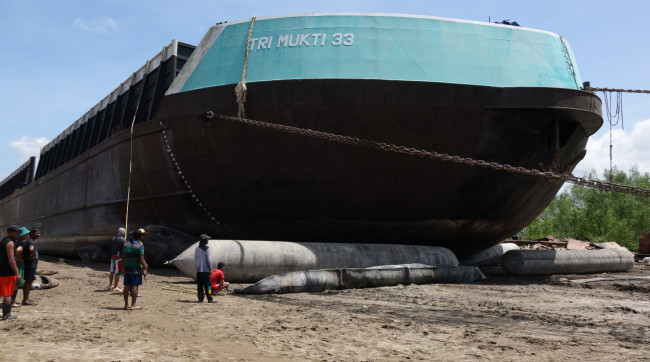

Historia wodowania statków z gumowymi poduszkami powietrznymi sięga 1981 roku. Stocznia remontowo-budowlana Xiao Qinghe, zlokalizowana w mieście Jinan w prowincji Shangdong, zwodowała 20 stycznia 1981 r. barkę zbiornikową 60 DWT z zawieszeniem poduszek powietrznych. projekt.Jeden miał 2 metry średnicy i 6 metrów długości i służył do podnoszenia.Pozostałe sześć poduszek powietrznych miało 0,8 m x 6 m długości i pełniło rolę rolek.Pierwszym zamiarem tego próbnego wodowania było opracowanie szybkiej metody wodowania statków o mniejszym ukształtowaniu terenu do celów wojennych.

Jak od tego czasu rozwinęła się technologia?

W ciągu ostatnich dwudziestu lat system wystrzeliwania poduszek powietrznych poczynił postęp nie tylko w zakresie poduszek powietrznych, ale także w technologii wystrzeliwania/lądowania statku.Poduszki powietrzne pierwszej generacji wykorzystywały płótno pokryte gumą jako warstwę wzmacniającą, tworzącą bagażnik komory powietrznej.Dwie formy w kształcie stożka zostały następnie użyte do wykonania końcówek i wszystko zostało sklejone.

Przy dzisiejszych poduszkach powietrznych cała technologia enlacing używana do produkcji jest wykonywana wspólnie.Kordy syntetyczne pokryte gumą są używane jako warstwy wzmacniające w przypadku tułowia i dwóch stożkowych końcówek wykonywanych w tym samym czasie.Wszystko jest wtedy splecione ze sobą, dzięki czemu poduszka powietrzna nie ma żadnych łączeń.Ze względu na rozwój chemii gumy, wydajność gumy stosowanej w najnowszych poduszkach powietrznych jest znacznie ulepszona i około 15 razy większa niż w przypadku poduszki pierwszej generacji o tych samych specyfikacjach.

Rozwinęła się również technologia startu i lądowania.Na początku z poduszkami powietrznymi mogły być wodowane tylko statki o małym i płaskim dnie, znajdujące się na prefabrykowanym stoku.Teraz ta technologia jest bardziej elastyczna i mniej ograniczona przez statek i ukształtowanie terenu.Teraz każdy typ statku o DWT poniżej 55 000 i w miejscu o wystarczającej przestrzeni do wodowania może zostać zwodowany za pomocą poduszek powietrznych.Stok startowy może być nawet pochylony w górę.To naprawdę rozwinęło się w najnowocześniejszą technologię do wodowania statków, a szczególnie przydatne w niektórych sytuacjach awaryjnych na morzu.

Dane techniczne:

Jako miękki elastyczny korpus, kształt poduszki powietrznej zależy od różnych czynników, takich jak kształt dna statku, kształt rampy, szerokość dna statku, długość poduszki powietrznej, położenie poduszki powietrznej pod statkiem itp.
Użytkownicy powinni obliczyć nośność poduszek powietrznych w oparciu o powyższe czynniki, odpowiednio skorygować nośność.

Obliczanie wydajności poduszek powietrznych

Wzór: Nośność F=PS

P = ciśnienie w poduszce powietrznej (MPa)
S = obszar kontaktu między dnem statku a poduszką powietrzną (M²)

S=π*(D1-D2)/2

Instrukcja naprawy poduszki powietrznej

Jeśli poduszka powietrzna jest uszkodzona, można ją naprawić, o ile guma nie starzeje się poważnie (bez pęknięć i lepkości na powierzchni).A tkanina kordów nie jest luźna i zgniła.Naprawa może być wykonana przez wulkanizację na gorąco lub autowulkanizację.Opłaty drogowe i materiały naprawcze stosowane w tych pierwszych są dość proste.Zalecamy wulkanizację na gorąco, kroki jak poniżej,

1. Umyj poduszki powietrzne, aby upewnić się, że są czyste zarówno wewnątrz, jak i na zewnątrz oraz bez błota i piasku,
plama olejowa i gromadzenie się wody.Następnie osusz powierzchnię.Uwaga: czas zanurzenia podczas prania nie może przekraczać 10 minut.


2. Zaznaczyć w widoczny sposób symbol naprawy.Zaznacz obszar naprawy, a obszar oznaczenia może przekroczyć 15 mm, nie przegap ukrytych uszkodzeń.


3. Przygotuj podkład
Materiał podkładu jest taki sam jak poduszka powietrzna, a kąt ułożenia tkaniny kordowej jest zgodny z poduszką powietrzną.
Pierwsza warstwa podkładu to linia pionowa.Długość=(długość skazy+50mm)X2
Druga warstwa podkładu to linia ukośna, której kąt jest taki sam jak poduszka powietrzna.Jest o 20 mm większa niż obrzeże pierwszej warstwy.
Trzecia warstwa podkładu jest również linią ukośną, której kąt jest przeciwny i przecina się z drugą warstwą.Jest o 20 mm większy niż obrzeże drugiej warstwy.
Warstwę czwartą, piątą i szóstą można wywnioskować analogowo.
Na obwodzie podkładu każdej warstwy wymagane jest przejście zaokrąglone o promieniu 40 mm-50 mm.
Jeśli rana jest otworem po gwoździu w odległości 100 mm lub paskiem nawiniętym w zakresie 50-70 mm, należy przygotować podkład krzyżowy.Nylonowy nośnik krzyżowy powstaje poprzez niebieszczenie dwóch warstw powlekanego nylonu z przejściem o 90°.Jego rozmiar to 200mmX200mm, a inne są takie same jak podkład.


4. Opiłowanie rany
Opiłuj ranę stalowymi pilnikami lub pilnikiem z giętkim wałkiem.Wzór pilnika na powierzchni powinien być delikatny i równy oraz pozbawiony gumowych ścinków, drobin.Głębokość powierzchni opiłowania wynosi około 0,5-1mm.Obwód jest o 20 mm większy niż podkład.W przypadku opiłowanej tkaniny kordowej niedopuszczalne jest pękanie i luzowanie.Po opiłowaniu należy zawsze przedmuchać ścinki gumowe za pomocą pędzla i sprężonego powietrza.


5. Posmaruj klejem i wysusz
Cały proces musi być utrzymywany w czystości.Posmaruj cienkim klejem pierwszy raz (klej: benzyna = 1:8). Nie powinno być osadów i zbryleń, powinno być równomiernie.Klejenie na siłę należy wykonać tak, aby klej mógł wniknąć w warstwę tkaniny kordowej w szczelinie na pilnik.Klejenie powinno być jednolite, a oczywiste stawianie rusztowań jest niedopuszczalne.


6. Wiskoza
Najpierw posmaruj powierzchnię rany warstwą kleju bazowego o grubości 1±0,2mm.Ostudź, aby nie sklejać rąk, wklej i dociśnij, a klej nie powinien być zbyt ciasny, w przypadku awarii kleju po skurczu nowego kleju, a następnie wklej podkład.Środek podkładu powinien być skierowany na środek rany.Kąt podkładu powinien być zgodny z warstwą linii poduszki powietrznej.W przypadku rany większej niż 1M, należy przykleić do rany warstwę powlekanego nylonu, większą o 25 mm od rany.Następnie wklej podkład.Na koniec należy przykleić jedną gumę uszczelniającą (grubość 0,8-1mm, szerokość 20mm) do okładki na styku krawędzi podkładu i korpusu poduszki powietrznej.


7. Wulkanizacja
W przypadku normalnej stoczni stoczniowej można zastosować następującą prostą metodę: ustaw ramę (jak pokazano na rysunku) i zapewnij płytę, worek z piaskiem (napełnij dętkę opuszczonego samochodu piaskiem), podnośnik i podgrzewaną płytę (świnia płyta żelazna lub stalowa o średnicy 300 mm, grubość 25 mm).Wulkanizowana poduszka powietrzna do naprawy powinna być skierowana do środka zgodnie z pozycją pokazaną na rysunku.Najpierw zwulkanizuj dziurę, a potem ranę.Jeżeli duża rana przeznaczona do wulkanizacji przekracza efektywną długość wulkanizacji, należy najpierw wulkanizować środek, a następnie obie strony.Podgrzewane płyty powinny zachodzić na 15 mm z poprzednim położeniem w ponownej wulkanizacji.Wulkanizacja powinna zostać zakończona w ciągu 40-50 minut, gdy temperatura wzrośnie do 135±5℃, a ciśnienie wyniesie 0,8-0,12MPa.


8. Sprawdź, czy naprawa jest ściśle związana, czy nie, skazy takie jak puste przestrzenie, rozwarstwienie, gąbka itp. są niedopuszczalne.Jeśli chodzi o nowy klej w strefie grzewczej, starzenie, pękanie, podwulkanizacja i nadwulkanizacja są niedopuszczalne.Jeżeli naprawa została zakwalifikowana, należy przeprowadzić próbę pompowania.
